Électrification de la lampe Wonder Agral

Bonjour à tous,

Cet article fait suite à la question postée par Raphaël concernant la possibilité d’électrifier la lampe Wonder Agral (voir le commentaire en bas de l’article de Hugo « Démonter l’ampoule de la lampe Wonder Agral » ). Je préfère une réponse format article car faire des modifications électriques peut s’avérer très dangereux ! Personnellement, je ne me suis pas lancée dans l’aventure alors même que je vis avec un Génie Électrique. Toutefois voici ce qu’il faudrait faire :

La lampe portative est alimentée avec une pile de 9 V alors l’électricité domestique est à une tension de 230 V. La seconde différence est que la pile délivre un courant continu alors que le courant domestique est alternatif, très dangereux.

JE NE CONNAIT PAS L’ÉLECTRICITÉ ALORS JE N’Y TOUCHE PAS

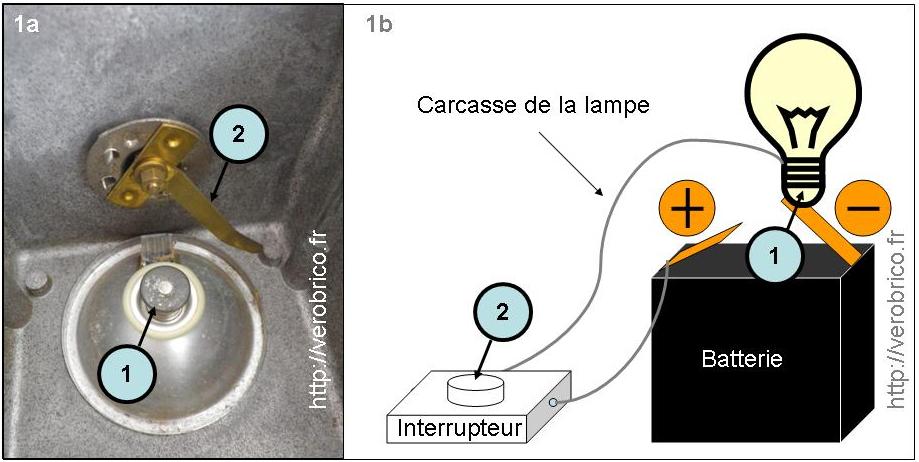

Le schéma 1b ci-dessous illustre l’alimentation d’origine de la lampe Wonder Agral. Dans le premier article sur cette lampe (Lien), je soulevais le fait que la carcasse de la lampe est conductrice et jouait le rôle de fil électrique entre la borne (+) de la pile et l’ampoule lorsque l’interrupteur est fermé (point 2). La borne (-) de la pile est quant à elle continuellement reliée au culot de l’ampoule (point1).

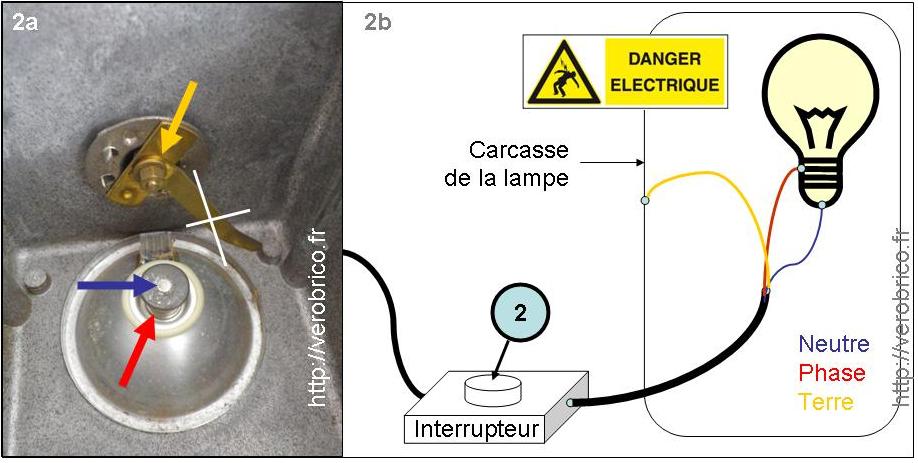

electification_agral_verobrico (1)Dans une situation parfaite il faudrait pour électrifier la lampe de manière sécurisée (Schémas 2) :

  • Relier la phase et le neutre à l’ampoule (respectivement câble et flèche rouges et câble et flèche bleus) ;
  • Mettre à la Terre la carcasse métallique de la lampe (câble jaune sur le schéma mais vert et jaune dans les fait).
  • Percer la face arrière de la lampe pour faire passer les câbles électriques ;
  • Installer un interrupteur extérieur à la lampe (type interrupteur de lampe de chevet).

electification_agral_verobrico (2)Le problème est que nous ne sommes pas dans une situation idéale puisque la lampe elle-même fait partie du circuit électrique. Que faire ?

  • Si vous n’êtes pas à l’aise avec l’électricité ne faites pas de modification électrique car une mauvaise transformation peut être très dangereuse !

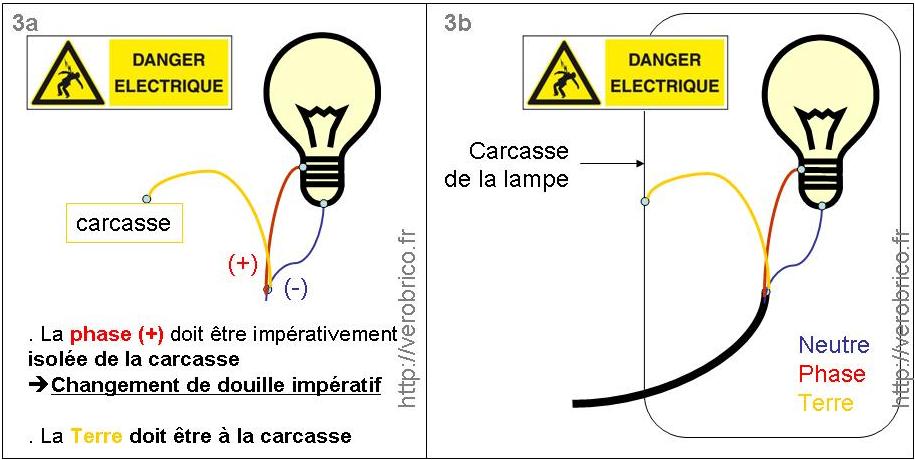

  • Pour les plus avertis, il faut changer la douille de la lampe afin d’isoler l’ampoule de la carcasse métallique. Je vous conseille de suivre les explications de Hugo pour accéder à l’ampoule puis changer la douille.

electification_agral_verobrico (3)Attention : Pour trouver une nouvelle douille adaptée à la lampe (dimension et isolation), allez éventuellement en magasin avec la lampe et expliquez bien tout le problème au vendeur afin qu’il puisse vous guider en toute sécurité vers la bonne douille.

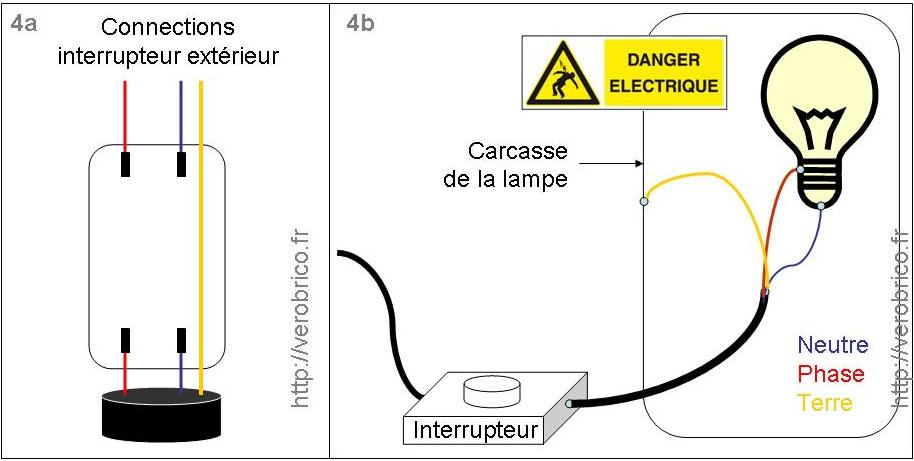

Profitez de votre de votre tour en boutique pour acheter un interrupteur de lampe de chevet qui sera monté comme illustré par le schéma 4a.

Attention au dénudage des fils électriques et ne coupez pas le fil de Terre qui passe dans l’interrupteur.

electification_agral_verobrico (4)

Voici donc comment j’électrifierais la lampe Wonder Agral et j’espère avoir répondu à la question de Raphaël 🙂
